Электропривод AIRS NM230-SR

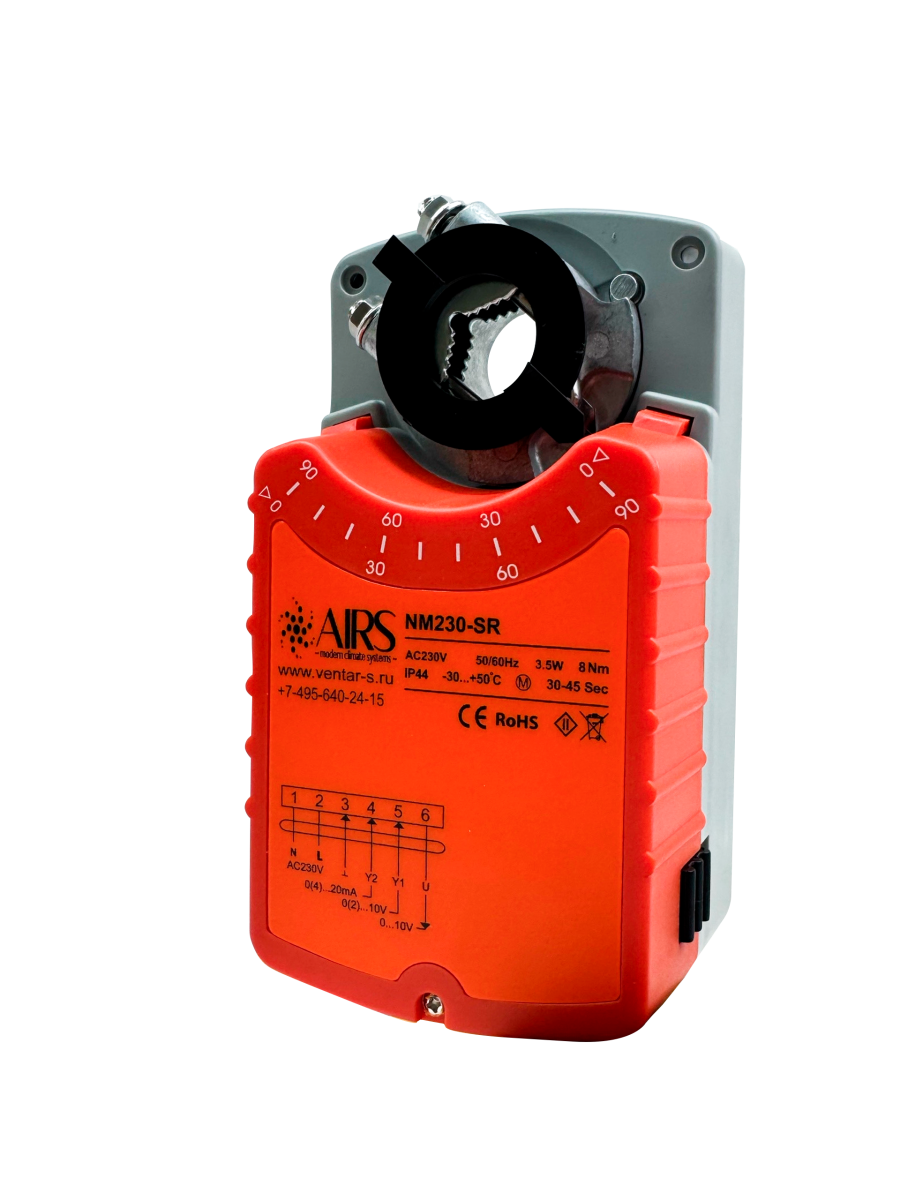

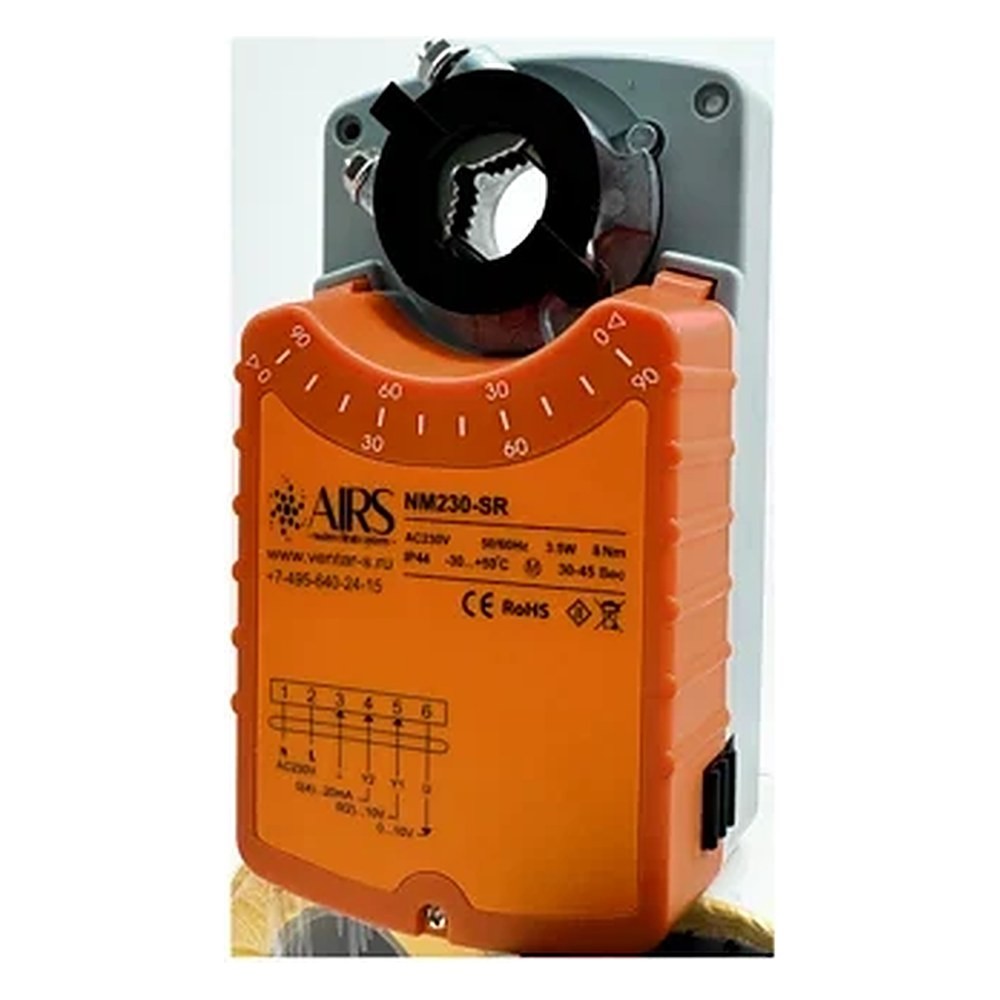

Электропривод AIRS NM230-SR — привод на 8 Н·м для створок воздушных клапанов и заслонок систем вентиляции. Питание AC 230В; плавное управление сигналом 0(2)…10 В; без возвратной пружины — вал удерживает положение.

Крутящий момент 8 Н·м

Напряжение AC 230В

Управление Плавное 0(2)…10 В

Возвратная пружина Нет

Назначение Для воздушных клапанов

Серия NM

Что это даёт

Плавное регулирование Управляющий сигнал 0(2)…10 В задаёт любое промежуточное положение створки, а не только «открыто/закрыто».

Момент 8 Н·м Хватает на заслонку ориентировочно до 1,3 м² — расчёт по 6 Н·м на 1 м² площади створки.

Защита корпуса IP 44 Исполнение рассчитано на установку в вентиляционной камере и на воздуховоде.

Ресурс 60 000 циклов Обслуживание не требуется — редуктор закрытый, смазка заложена на весь срок.

Технические характеристики

Принцип действия

При подаче управляющего сигнала происходит вращение вала электропривода к положениям открыто или закрыто в зависимости от величины управляющего сигнала. На плате привода под верхней крышкой находится переключатель, тумблер 1 которого производит смену направления вращения: «ON» - по часовой стрелке; «OFF» - против часовой стрелки. Тумблер 2 производит переключение диапазона вели- чины управляющего сигнала: «ON» - 0...10В или 0...20мА; «OFF» - 2...10В или 4...20мА.

Монтаж

Электропривод легко устанавливается непосредственно на вал створки клапана круглого сечения 10...20 мм или квадратного сечения 10...16 мм и закрепляется с помощью универсального крепежного устройства. К корпусу клапана электропривод крепится при помощи универсальной крепежной пластины или непосредственно на корпус клапана.

Чертежи и схемы

AIRS NM230-SR увеличить Сигнализация положений увеличить Схемы электрических подключений увеличить

Сигнализация положений

Электропривод выдает сигнал обратной связи в зависимости от угла поворота вала привода, кроме того промежуточное положение определяется по механическому указателю.

Как подобрать

• Посчитайте площадь створки клапана: момент берётся из расчёта ориентировочно 6 Н·м на 1 м²
• Выберите напряжение питания по проекту — 24 В или 230 В
• Определите тип управления: двухпозиционное «открыто/закрыто» или плавное 0(2)…10 В (индекс -SR)
• Нужен аварийный возврат створки — берите исполнение с возвратной пружиной
• Нужны сигналы положения в щит — берите исполнение с концевыми выключателями (индекс -S)
• Проверьте вал клапана: круглый 6…20 мм или квадратный 5…16 мм в зависимости от серии

Комплектация и гарантия

• Электропривод — 1 шт.
• Монтажный кронштейн и крепёж — 1 комплект
• Паспорт изделия и инструкция по монтажу

Гарантия — 12 месяцев с даты отгрузки. Отгрузка со склада и под заказ, доставка по всей России. Паспорт, сертификаты и BIM-модель — на странице товара и по запросу.

Важно

Момент привода должен перекрывать момент, нужный створке клапана, с запасом: заниженный момент не дожимает уплотнение, и клапан не выходит на герметичность. При сомнении берите ближайший больший типоразмер.

Обратите внимание

Привод и клапан должны совпадать по напряжению и типу управления, а для противопожарных клапанов — ещё и по наличию возвратной пружины: исполнения без пружины в системах дымоудаления не применяются.
