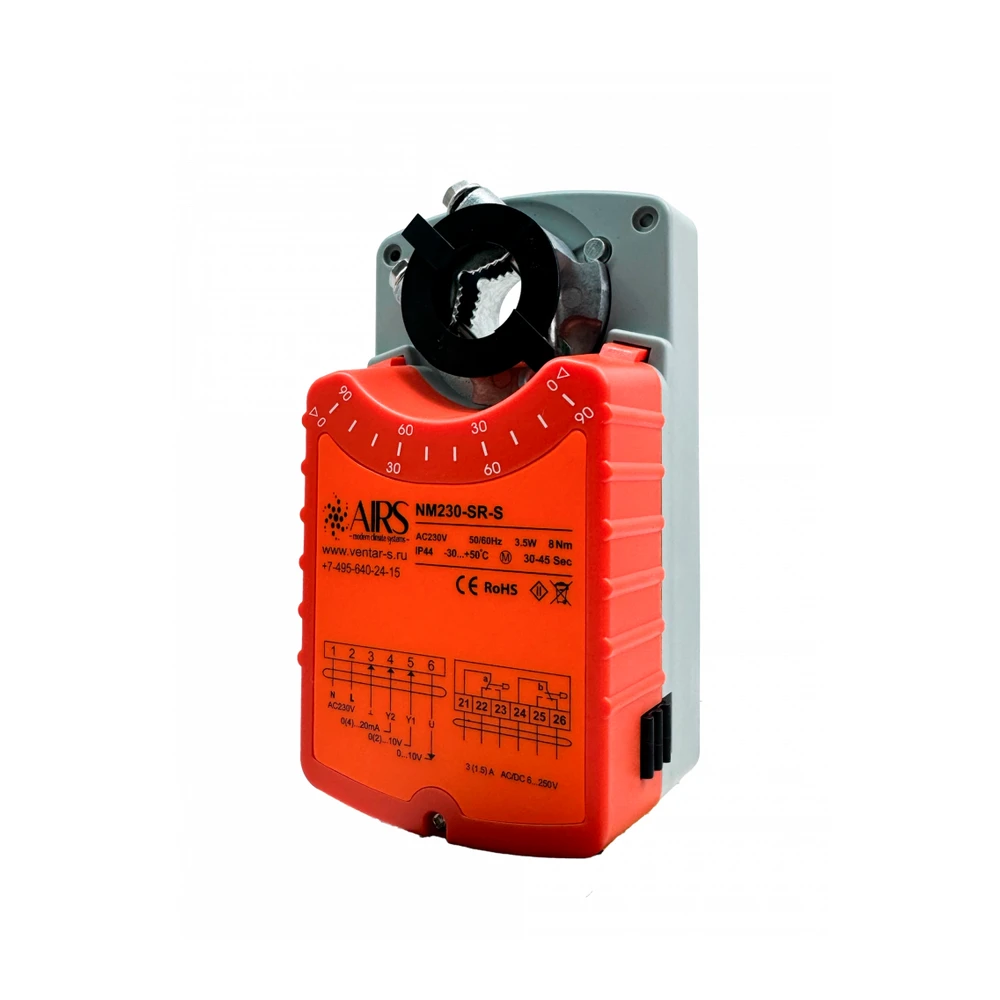

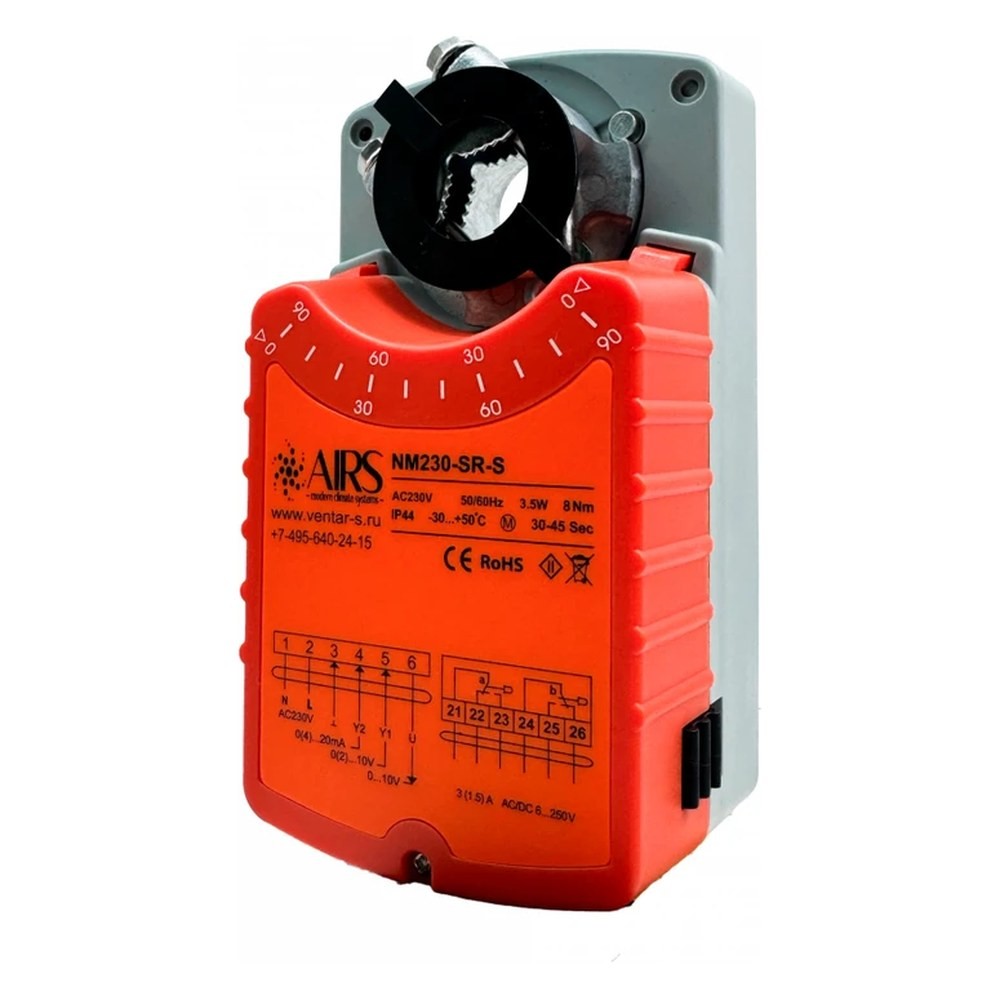

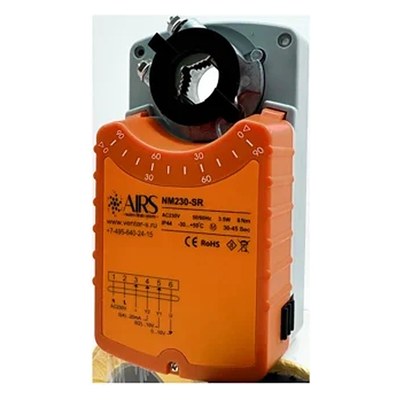

Электропривод AIRS NM230-SR-S

Электропривод AIRS NM230-SR-S — привод на 8 Н·м для створок воздушных клапанов и заслонок систем вентиляции. Питание AC 230В; плавное управление сигналом 0(2)…10 В; без возвратной пружины — вал удерживает положение; есть концевые выключатели для сигнализации положения.

Как работает

При подаче управляющего сигнала происходит вращение вала электропривода к положениям открыто или закрыто в зависимости от величины управляющего сигнала. На плате привода под верхней крышкой находится переключатель, тумблер 1 которого производит смену направления вращения: «ON» — по часовой стрелке; «OFF» — против часовой стрелки. Тумблер 2 производит переключение диапазона величины управляющего сигнала: «ON» — 0…10В или 0…20мА; «OFF» — 2…10В или 4…20мА.

Что это даёт

Как подобрать и смонтировать

Электропривод легко устанавливается непосредственно на вал створки клапана круглого сечения 10…20 мм или квадратного сечения 10…16 мм и закрепляется с помощью универсального крепежного устройства. К корпусу клапана электропривод крепится при помощи универсальной крепежной пластины или непосредственно на корпус клапана.

• Посчитайте площадь створки клапана: момент берётся из расчёта ориентировочно 6 Н·м на 1 м²
• Выберите напряжение питания по проекту — 24 В или 230 В
• Определите тип управления: двухпозиционное «открыто/закрыто» или плавное 0(2)…10 В (индекс -SR)
• Нужен аварийный возврат створки — берите исполнение с возвратной пружиной
• Нужны сигналы положения в щит — берите исполнение с концевыми выключателями (индекс -S)
• Проверьте вал клапана: круглый 6…20 мм или квадратный 5…16 мм в зависимости от серии

Технические характеристики

Комплектация

• Электропривод — 1 шт.
• Монтажный кронштейн и крепёж — 1 комплект
• Паспорт изделия и инструкция по монтажу

Гарантия — 12 месяцев с даты отгрузки. Отгрузка со склада и под заказ, доставка по всей России. Паспорт, сертификаты и BIM-модель — на странице товара и по запросу.

Сигнализация положений

Электропривод содержит два встроенных переключателя, которые могут устанавливаться на различный угол сигнализации. Электропривод выдает сигнал обратной связи в зависимости от угла поворота вала привода, кроме того промежуточное положение определяется по механическому указателю.

Аналоги

AIRS NM230-SR-S построен на базе AIRS NM230 и совпадает с приводами других распространённых брендов по крутящему моменту и напряжению питания. Аналоги базовой модели: Belimo NM230, BVM NM230-8; для исполнения с плавным управлением 0…10 В и концевыми выключателями (-SR-S) подбирается соответствующая модификация того же бренда.
