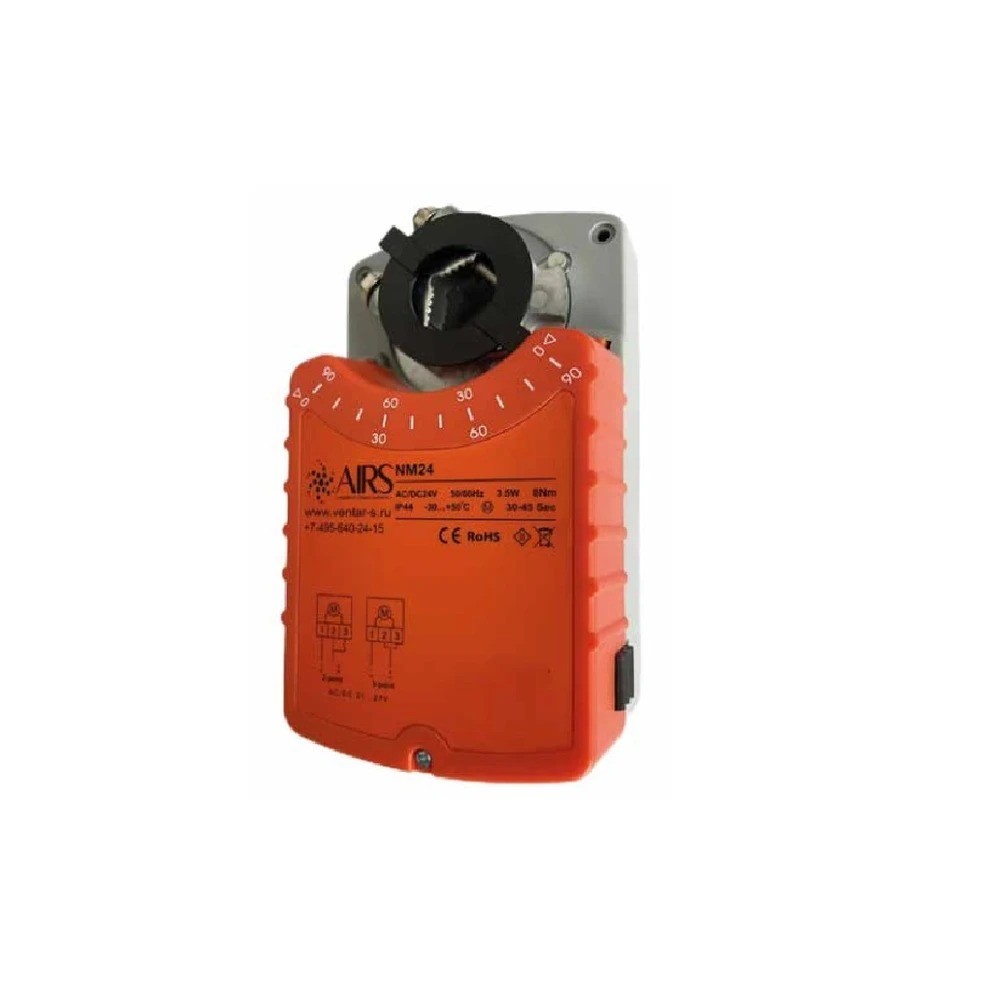

Электропривод AIRS NM24

Электропривод AIRS NM24 — привод на 8 Н·м для створок воздушных клапанов и заслонок систем вентиляции. Питание AC/DC 24В; двухпозиционное управление «открыто/закрыто»; без возвратной пружины — вал удерживает положение.

Как работает

Привод перемещает заслонку по сигналу управления и удерживает её в заданном положении. Направление вращения задаётся переключателем на корпусе, конечные положения ограничиваются механическими упорами.

Что это даёт

Как подобрать и смонтировать

Привод монтируется непосредственно на вал клапана и фиксируется штатным зажимом; от проворота удерживается монтажным кронштейном. Допускается любое положение установки, кроме монтажа приводом вниз. Перед подключением убедитесь, что момент привода соответствует площади и типу заслонки, а напряжение питания — проектному.

• Посчитайте площадь створки клапана: момент берётся из расчёта ориентировочно 6 Н·м на 1 м²
• Выберите напряжение питания по проекту — 24 В или 230 В
• Определите тип управления: двухпозиционное «открыто/закрыто» или плавное 0(2)…10 В (индекс -SR)
• Нужен аварийный возврат створки — берите исполнение с возвратной пружиной
• Нужны сигналы положения в щит — берите исполнение с концевыми выключателями (индекс -S)
• Проверьте вал клапана: круглый 6…20 мм или квадратный 5…16 мм в зависимости от серии

Технические характеристики

Комплектация

• Электропривод — 1 шт.
• Монтажный кронштейн и крепёж — 1 комплект
• Паспорт изделия и инструкция по монтажу

Гарантия — 12 месяцев с даты отгрузки. Отгрузка со склада и под заказ, доставка по всей России. Паспорт, сертификаты и BIM-модель — на странице товара и по запросу.

Аналоги

AIRS NM24 изготовлен по тем же характеристикам (крутящий момент, напряжение питания, тип управления), что и приводы других распространённых брендов, и может использоваться как функциональная замена: Belimo NM, BVM NM24-8, Lufberg DA08N24.

Важно знать
